تیونر دیجیتال برای امواج AM-FM با استفاده از آیسی Si4734-35

بازدیدها: 29

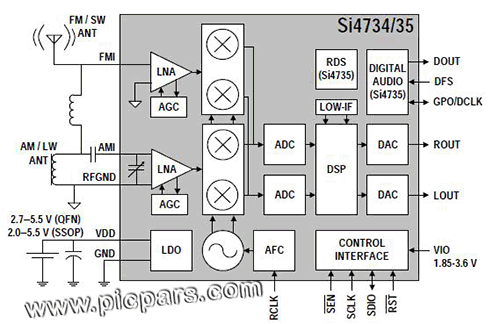

آی سی Si4734/35 اولین ای سی دیجیتال cmos گیرنده امواج رادیویی AM/FM/SW/LW میباشد که کلیه ادوات و بخش های لازم برای پردازش امواج رادیویی از انتن تا خروجی صدا را در خود دارد. با استفاده از این ای سی و حداقل قطعات جانبی موردنیاز میتوانید رادیوی دیجیتالی با قابلیت کنترل با میکروکنترلر را با حجم بسیار کوچکی در ابعاد ۲۰ میلیمتر مربع (بدون احتساب آنتن وفیش انتن) را داشته باشید.

باتوجه به جریان مصرفی بسیار کم این ای سی براحتی میتوانید یک رادیوی قابل حمل پیشرفته را برای خود بسازید  هم چنین که میتوان به الگوریتمهای پیشرفته جستجوی ایستگاههای رادیویی،‌ soft mute، تیونینگ دیجیتال با کالیبراسیون اتوماتیک و پروسسینگ (پردازش) رادیویی FM استریو اشاره کرد.

از ویژگی های دیگر این ای سی برقرای ارتباط با میکروکنترلر از طریق رابط ۲ سیمه i2c  ؛ SPI و ۳ سیمه میباشد

از امکانات موجود در  شماره Si4735  میتوان به پردازش گر دیجیتال برای سیستم رادیویی اروپایی (RDS) و سیستم رادیوی امریکا (RBDS) ،وکلیه بخش های لازم برای آشکار سازی ،پیدا کردن خطاها و بخش عیب یابی خطا اشاره نمود

با توجه به پشتیبانی از سیستم RDS  در این ای سی میتوان در امواجی که بر روی این سیستم ارسال شده وتوسط ای سی دریافت میشود،  مشخصات ایستگاه،نام ایستگاه و… را برای کاربر بر روی نمایشگر نمایش داد

ای سی گیرنده امواج رادیویی Si4734/35 در ۲ نوع مود کاری FM  و  AM/SW/LW  قابلیت دریافت امواج را دارد

در مدل Si4735 خروجی صدای دیجیتال را مشاهده میکنیم ،در این نسخه که به نسبت Si4734   پیشرفته تر هست سه نوع پروتکل صدای دیجیتال I2S و Left-Justified و DSP Mode پشتیبانی میشود

هم چنین که نرخ داده صدای خروجی در چند مود استاندارد ۴۴،۴۰،۳۲٫۱ ، ۴۸ کیلوهرتز در نظر گرفته شده است، در ضمن درهر دو مدل Si4734/35 ای سی گیرنده رادیویی ، مود امواج  FM  صدای خروجی به صورت استریو MPX میباشد

در هنگام دریافت امواج AM  و  FM از دستورات FM_TUNE_FREQ و AM_TUNE_FREQ  برای دریافت امواج استفاده شده که به خوبی از فاصله بین امواج در هر دو موج که شامل ۱۰ kHz در  FM و ۱ kHz در  AM/SW/LW پشتیبانی میکند

همانطور که قبلا اشاره شد از سه طریق   ۲wire, 3-wire ,SPI میتوانید با کمک میکروکنترلر با این ای سی رابطه برقرار کرد  که انتخاب هر کدام از پروتکل ها طبق جدول زیر از طریق پایه های GPO1, GPO2 قابل انجام میباشد

در اخرین قسمت به نوع بسته وپکیج این ای سی میپردازیم که دردو نوع  QFN و SSOP میباشد که نمونه اول برای افراد با تجربه ومتخصص میباشد چرا که لحیم کاری آن نیاز به مهارت خاصی دارد اما در عوض مدار شما کوچک تر خواهد شد اما در بسته بندی SSOP که به صورت ۲۴ پایه میباشد،  لحیم آن راحت تر میباشد

مشخصات تیونر دیجیتال رادیو ،امواج AM/FM  :

• پشتیبانی کامل از باند FM با رنج فرکانسی (۶۴–۱۰۸ MHz)
• پشتیبانی کامل از باند AM با رنج فرکانسی (۵۲۰–۱۷۱۰ kHz)
• پشتیبانی کامل از باند SW  با رنج فرکانسی (۲٫۳–۲۶٫۱ MHz)
• پشتیبانی کامل از باند LW  با رنج فرکانسی (۱۵۳–۲۷۹ kHz)
• قابیلت جستجوی اتوماتیک کانال ها (AFC)
• کنترل اتوماتیک بهره تقویت (AGC)
• دیکودر استریوی دیجیتال  FM
• هفت کانال قابل انتخاب برای فیلتر AM
• بدون نیاز به کالبراسیون وتنظیم دستی
• قابلیت برنامه ریزی کلاک مرجع
• کنترل صدا
• قطع صدای خروجی به صورت نرم افزاری با قابلیت تنظیم
• پردازشگر دیجیتال برای سیستم اطلاعات رادیویی اروپایی (RDS) و نیز سیستم اطلاعاتی آمریکای شمالی (RBDS)
• قابلیت تنظیم دیجیتالی صدای خروجی
• ولتاژ کاری ۲٫۰ ولت تا ۵٫۵ ولت
• قابلیت پشتیبانی از انواع سیم پیچ با هسته فریت و هسته هوا
• درآخر جهت آشنایی بیشتر با نحوه عملکرد وکار با ای سی گیرنده رادیویی si4734/35 ،دیتاشیت آن برای دانلود قرار داده شده است
