 | کد پروژه: MCP-17 | پروژه اندازه گیری ضربان قلب با نوک انگشتان و avr |  |
اندازه گیری ضربان قلب با نوک انگشتان و avr
اندازه گیری ضربان قلب توسط تمامی انگشتان دست. نمایش بر روی سون سگمنت سه رقمی LED. ذخیره ضربان های اندازه گیری شده تا 250 مورد. نمایش اندازه گیری های ثبت شده توسط کلید های Up و downمشخصات سخت افزاری:
- میکروکنترلر AVR مدل ATMEGA8
- نمایشگر سون سگمنت سه رقمی
- سنسور فرستنده گیرنده مادون قرمز
مشخصات نرم افزاری:
- زبان سی
- کامپایلر CodeVisionAVR V2.05.3
قابلیت ها:
- اندازه گیری ضربان قلب توسط تمامی انگشتان دست
- نمایش بر روی سون سگمنت سه رقمی LED
- ذخیره ضربان های اندازه گیری شده تا 250 مورد
- نمایش اندازه گیری های ثبت شده توسط کلید های Up و down
اصول کار:
مدار به این صورت کار می کند که وقتی کاربر کلید START را فشار می دهد تایمر داخلی فعال شده و به مدت 60 ثانیه پالس های آشکار شده توسط سنسور مادون قرمز را شمارش می نماید و بعد از اتمام این زمان مقدار مقدار شمارش شده نمایش داده می شود. در مدت زمانی که مدار در حالت دریافت پالس ها می باشد زمان 60 ثانیه به صورت پایین شمار بر روی سون سگمنت نمایش داده می شود و همزمان با هر آشکار سازی پالس LED سبز یعنی D2 روشن و خاموش می شود.
بعد از اتمام زمان و نمایش پالس ها اگر کاربر کلید UP را فشار دهد این مقدار در حافظه ذخیره می شود. برای نمایش مقادیر ذخیره شده ابتدا کلید Down را فشار داده و سپس توسط کلید UP و DOWN می توانید مقادیر ذخیره شده در حافظه را روئیت نمایید، در این حالت LED قرمز یعنی D1 کاملا روشن بوده و بیانگر این می باشد که کاربر در حال روئیت مقادیر ثبت شده می باشد.
نمای بالایی فیبر مدارچاپی
نمای پشت فیبر مدارچاپی

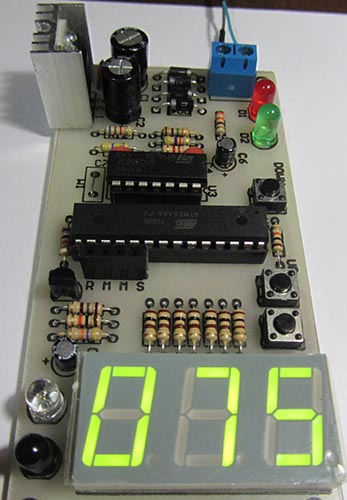

نمونه مونتاژ شده عملی
