 | کد پروژه: MCP-10 | پروژه کنترل 20 کاناله-به همراه کنترل سرعت موتور با avr |  |
کنترل 20 کاناله-به همراه کنترل سرعت موتور با avr
این پروژه یک فرستنده گیرنده رادیویی با برد 100 تا 200 می باشد، که قابلیت کنترل 20 کانال مجزا به همراه کنترل سرعت موتور DC را دارد. از ماژول HMT و HMR و 20 عدد دیپ سوئیچ و درایور L298N برای موتور استفاده شده است.این پروژه یک فرستنده گیرنده رادیویی با برد 100 تا 200 می باشد، که قابلیت کنترل 20 کانال مجزا به همراه کنترل سرعت موتور DC را دارد. قطعات مورد استفاده شده:
- ماژول HMT
- ماژول HMR
- درایور L298N
- میکروکنترل ATMEGA16
- سون سگمنت

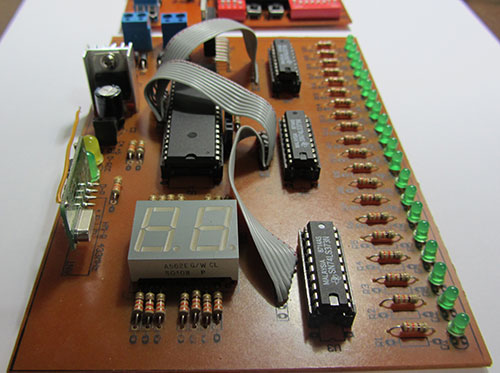

تغییر وضعیت کلیدها به صورت هم زمان به برد گیرنده ارسال و معادل هر کلید ON یک LED روشن می شود. همچنین سرعت موتور DC توسط کاربر با PWM از 10 تا 90 درصد برای گیرنده ارسال، و پس از دریافت میزان درصد PWM بر روی سون سگمنت نمایش داده می شود و یک موج PWM متناظر با آن تولید می شود.
تصاویر:
